Realizar un circuito impreso con la plancha

La realización de un circuito impreso por medio de la plancha es muy fácil. Lo primero que hay que hacer es limpiar muy bien el cobre. El tiempo que se pierda en ello se verá recompensado en el acabado final.
Lo primero es pasarle un estropajo de acero. Esto ralla y a su vez limpia el cobre. Una vez bien limpio es conveniente pasarle una lija muy fina para que el acabado sea bueno.

La forma más sencilla es cortar una tira de lija y ayudarse de un taco u otra pieza para que apoye la lija lo más plana posible y poder hacer fuerza.

Una vez bien rallado el cobre se limpia con alcohol hasta que no manche el papel con el que limpiamos. De esta forma se garantiza que no quede ninguna parte despegada.Una vez limpio y seco no se tiene que tocar con la mano el cobre ya que la grasa de las manos mancha.

El circuito se puede realizar con el programa que se desee. Lo importante es el toner de la impresora láser y el papel. Se configura la impresora para que imprima el mayor toner posible. El papel usado es el una revista. Cualquier papel de revista a color sirve.

Se elige una de móviles. Y el resultado es:

Aparentemente es un lío y parece que se a transferir todo. Esto no es así. Sólo se transfiere el toner con el calor de la plancha.
Como el circuito se va a realizar a doble cara y esta es la que falta, hay que tomar medidas para que no salga desplazada. Se realizan marcas en los pads que se encuentran en línea recta lo que ayudará a fijar la placa en su sitio. Con la ayuda de una regla o cualquier cosa con un perfil recto ayuda a colocar correctamente la placa.

Ahora, sin moverla del sitio, vamos realizando el sobre sujetando con cinta. De esa forma queda sujeta y en su sitio. Calentamos la plancha al máximo y procedemos a calentar la placa. Se ha de hacer presión para que el toner quede bien pegado. Ojo con la plancha. Hay que proteger el hierro si no queremos estropearla con algún paño o papel. De no hacerlo se corre el peligro de estropearla.

Llevando cuidado de no quemarse las manos lo cubrimos de agua y lo dejamos unos 10 minutos. El papel quedará totalmente mojado y se puede ir quitando haciendo presión con los dedos.

Una vez retirado todo el papel se seca con cuidado de no rallar el toner. Hay que revisar bien ya que queda papel pagado donde se acumulan muchas pistas. Esto se puede sacar con un cepillo de dientes. El resultado es:

Una vez atacado por cualquiera de los procedimientos queda de la siguiente forma. Para que no se estropease la cara que estaba ya atacada se ha colocado cinta plástica.

El resultado ha sido totalmente satisfactorio. Ha quedado cuadrado con la otra cara.

Arrancar fuente de alimentación ATX para hacer una fuente de alimentación

Las características de esta fuente son:
+5V 30 A
+12V 15 A
+3,3V 22 A
Esto hace que se pueda tener una buena fuente de alimentación a bajo coste.

Después de recorrer infinitos foros buscando una fuente de alimentación de potencia se ven infinidad de foros que explican como hacer una fuente de alimentación con una fuente de ordenador. Por un rastro se busca una placa base averiada para extraer el conector. Para desoldarlo no hay nada mejor que calentar con una pistola decapante. Cuando está la soldadura brillante se le da un golpe sobre cualquier objeto a la placa y el conector cae libremente. Si queda algo de estaño se puede retirar con el soldador.

Ahora ya podemos conectar sin tener que cortar los cables. De esta forma se puede conectar y desconectar fácilmente.

La correspondencia del conector es la siguiente:

Al tomar tensiones entre la patilla 14 y masa (com) vemos que hay casi 5V. ¿Qué ocurre si cuenteamos entre la 14 y la 13?
!!!El ventilador se pone en marcha!!!. Esto significa que ha arrancado.

Comprobamos la tensión entre la masa y la patilla 8 una vez puenteado y hay 10V aproximadamente. Esto significa que las tensiones están estabilizadas.

Se puede colocar una resistencia y un diodo led para saber y ver que la fuente ha arrancado y las tensiones se encuentran estabilizadas.

Ahora le toca a las demás tensiones.

Ahora sólo queda montar el conector en una placa y conectar la fuente para poder disfrutar de una fuente de alimentación de potencia a bajo coste. Y encima es CORTOCIRCUITABLE. Al cortocircuitar se corta la alimentación y para poder restablecerla hay que quitar el puente y volver a puentear el 14 con el COM. Con un interruptor se queda de maravilla.

Detector de flancos

El condensador presenta una peculiaridad (muchas diría yo) que no se usan.
Cuando se le aplica un potencial a un extremo se refleja en el otro. Se comporta como un cortocircuito. De hecho lo es. Esto es aprovechado para detectar los flancos de subida o bajada.

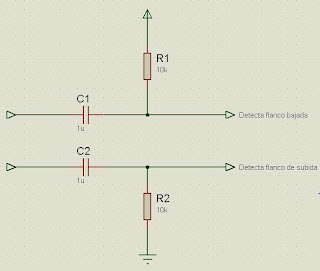

El esquema superior de la figura muestra un detector de flanco de bajada. ¿Cómo funciona?
Siempre que se pretende explicar algo hay que partir de un estado. En este caso hay a la entrada del detector un potencial alto. La salida tendrá un potencial alto por medio de la R.
Cuando aparece un flanco de bajada a su entrada el valor se refleja en la salida. De este modo hay un valor de nivel bajo a su salida. Hay 0V. En ese instante empieza a cargarse el condensador por lo que la R determina el tiempo de carga (5 tau). De esta forma se obtiene un pulso de bajada en la salida.
Cuando aparece el impulso de subida en la entrada, este se refeja en la salida. Como ya se encuentra a un nivel alto no hay cambio alguno. Tan solo aparecerá cuando haya uno de bajada.
Lo contrario ocurre con el detector de flanco de subida. Sólo detecta los flancos de subida.

F-Bus

Para poder continuar con la alarma por F-Bus hace falta instalar un programilla. En el se pueden enviar SMS, llamar, editar el listín telefónico… Y lo más importante: Ver las tramas que se envían.
Sabiendo a que numero llamar podemos ver la trama que nos hace falta.
Como voy pegado de tiempo subo el programa y ya se irá explicando. Es el que está en F-Bus. Los otros archivos igual te los pide en la instalación o a la hora de ejecutarlo.
(Recuerdo que todo esto está bajado de internet. No he inventado nada) (Ahora que lo pienso: esto tambien es internet)

http://rapidshare.com/files/146312116/Software_nokia_Taller.rar.html

Alarma con Pic 16F876 a 20Mhz GSM con NOKIA.

Todo lo que se detalla se ha sacado de Internet. Esto quiere decir que con un poco de dedicación y búsqueda se pueden cumplir los objetivos.
Algunos teléfonos Nokia tienen un puerto de comunicaciones con el protocolo F-BUS.

El Pic puede trabajar cómodamente a la tensión del móvil. El problema viene a la hora de programar en caliente el microcontrolador. Debido a esto. Se adaptan las tensiones.

El esquema está "un poco de aquella manera" ya que toda la información, circuito y placa se realizó en una semana. El prototipo pronto entró en desuso y se envió al cajón de los olvidos.

En la red se encuentran muchos circuitos que adaptan la tensión intercalando un Max232. Esto es para conexiones con el PC. Como el microcontrolador ya escribe y lee con 5V prescindimos de él.
(esquema que encontramos en la red)

El conector del móvil usado (6100 ) es diferente. Como se pretende usar el FBUS sirve perfectamente

El programador que se usa para programar el Pic en caliente es el http://www.winpic800.com/.

El problema viene a la hora de encontrar un conector para el 6100. Después de algunas vueltas se hace una prueba de soldadura y el conector acepta el estaño. Visto eso, con un trozo de cable plano se procede a la soldadura.

Se coloca un terminal al otro extremo. Cuidado con la posición del mismo. Hay que ver que los pines de la alimentación coincidan.
Las entradas se opto acoplan.
Una vez hecho esto ya se puede ensamblar y hacer el diseño de la placa. (revisar concienzudamente el esquema antes de hacer nada en previsión de errores.

El esquema lo dejo en :
http://rapidshare.com/files/144880804/Alarma_Nokia_2.DSN.html
(ISIS 6.9 SP4 o superior)

El Circuito impreso queda a gusto de cada uno. El prototipo se realizó a doble cara

Restaurar facturaplus.

Si tienes una duda es mejor que no sigas.

El “creía que…” significa que te has equivocado.

Esto último es aplicable en cualquier ámbito.

Esto se ha realizado con la versión: SP Facturaplus Élite 2007

En ocasiones da un error al intentar entrar en el programa y resulta que la copia de seguridad se ha quedado obsoleta. Se puede cargar una copia no actualizada y perder un tiempo precioso en volver a introducir todos los datos hasta el día de hoy.
Hoy en día resulta cara la mano de obra. Siguiendo los pasos que a continuación se detalla se restaura completamente. Si ha sido debido a un fallo en el disco donde tenemos instalado el programa la cosa no se puede hacer así.

En principio hay que ir al directorio de instalación y cambiar el nombre de la carpeta principal

Ejem. C:\ GrupoSP Se pincha sobre ella y añadimos un 2 (C:\GrupoSP2)

Ahora ya podemos reinstalar el producto sin peligro a borrar nada. Una vez instalado procedemos como siempre al registro y demás.

Ahora disponemos del facturaplus operativo pero completamente vacío.

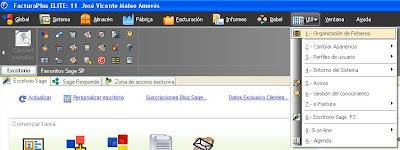

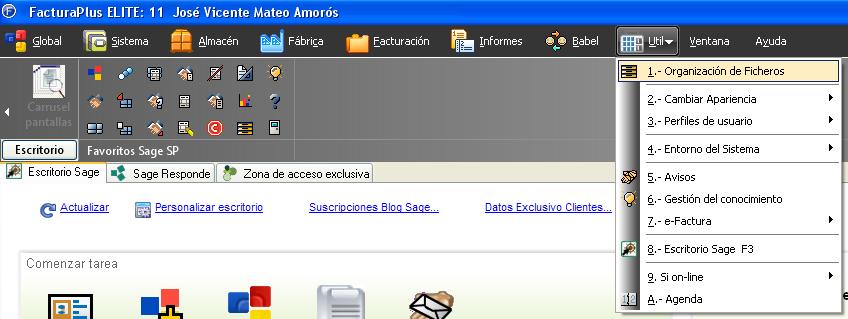

Vamos a la empresa que hemos creado

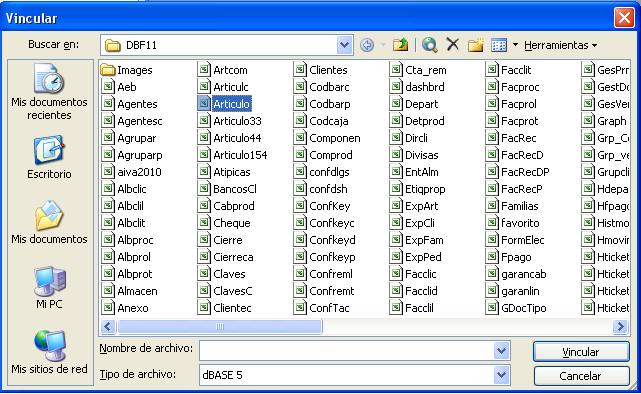

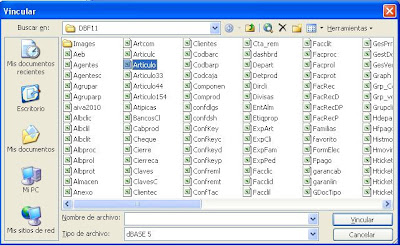

y abrimos la carpeta. Aparece:


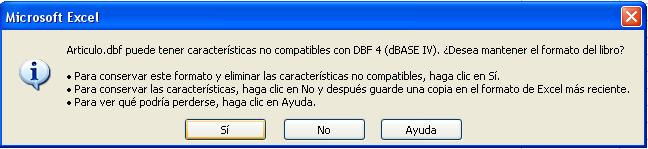

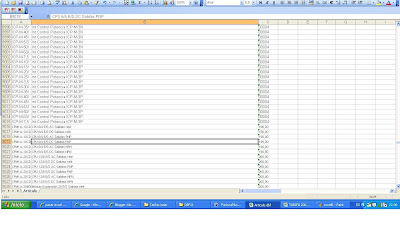

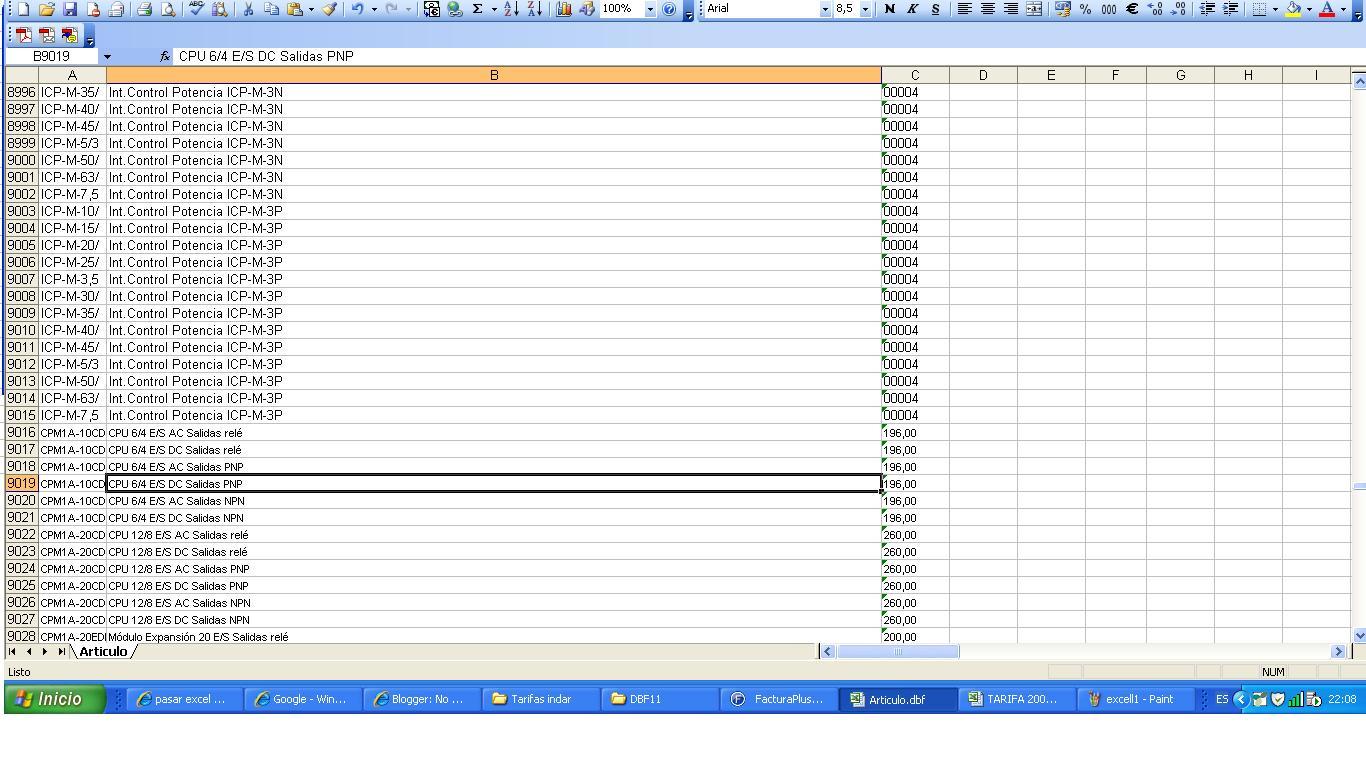

En las carpetas Dbfxx (xx número de empresa)es donde se encuentra toda la información. Solamente hay que copiar lo existente en la original (la que funcionaba) en su interior y se encuentra todo operativo de nuevo.

Recuerda hacer copias de seguridad y usar en este trabajo la función “Copiar – Pegar”. Es la mejor forma para no borrar nada

Si se tiene más de una empresa hemos de, primeramente, crear las empresas en el original para que el sistema tenga constancia de su existencia. Luego es ir copiando su interior.

Aquí se muestra la carpeta de instalación con dos empresas

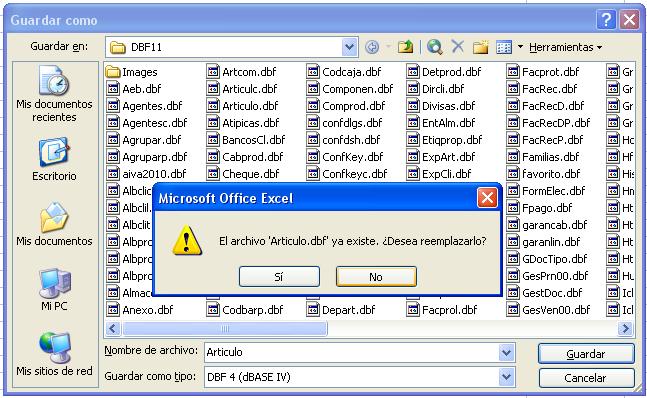

Ahora solo queda copiar o dejar caer el contenido de la empresa.

Aclarando un poco la cosa:
Cada instalación que se realiza crea una carpeta en el directorio principal que significa:
FAE07R01
FAE : Facturaplus (también puede ser las siglas de nominaplus, contaplus, etc.)
07 : Año de la Versión instalada
R : ¿?
01 : Número de instalación.

Lógicamente esto es lo que aparece por defecto en la instalación y se puede cambiar.

Dentro de esta carpeta se encuentran las empresas creadas
DBF01
DBF : Siempre es lo mismo en facturaplus
01 : Numero de empresa

Al igual que en el caso anterior es lo que hace por defecto y también se puede variar.

Antes de borrar nada es conveniente hacer pruebas para comprobar que se ha entendido correctamente lo que se pretende hacer.

Instalación del compilador CCS

Instalación del compilador CCS en el entorno MPLAB Pulsamos dos veces sobre él para ver el contenido. Pulsamos dos veces sobre el archivo CCS438.rar
En primer lugar pulsamos dos veces sobre pcwhupd438.exe para la instalación del compilador. Comienza la instalación y aparece la primera ventana en la pulsamos sobre Siguiente (Next >)
Y ahora se tiene que aceptar la licencia pulsando también sobre Siguiente
En la siguiente ventana hay que indicar la ubicación de la instalación. Podemos dejar la que viene por defecto o pulsar sobre Browse.. e indicar otro destino. Una vez terminado pulsar sobre Siguiente.
En las dos siguientes pulsamos Siguiente con el nombre que nos da por defecto.
Se procede a la instalación del programa
Una vez terminada la instalación aparece la ventana que indica si queremos englobarlo en el entorno MBLAB. Hay que pulsar sobre OK
Si hay algún error lo va a indicar y si sale todo correctamente nos aparece la siguiente ventana informando que todo ha ido correctamente. Y pulsamos sobre Siguiente
Y pulsamos sobre finalizar Con esto ya hemos instalado el compilador.
Ahora volvemos y pulsamos sobre ideutilsupd438.exe para instalarlo. Vamos pulsando todas las ventanas sobre Siguiente (Next >) hata llegar a la última ventana que se hace sobre finalizar. Si se desea cambiar la ubicación de la instalación hay que proceder como se ha indicado anteriormente.

Ahora solo queda iniciar el MPLAB. Una vez arrancado vamos a Proyect/Proyect Wizard… para crear un nuevo proyecto y pulsar sobre siguiente

En la siguiente ventana se selecciona el microcontrolador que se va a usar en el proyecto. En esta ocasión se coloca el 16F877.

Una vez `pulsado Siguiente hay que determinar el compilador que se va a usar. En Active Toolsuite seleccionamos El compilador “CCS C Compiler for…” pulsando en la pestaña desplegable En Toolsuits contens puede aparecer una “x” roja a la izquierda del texto del compilador lo que indica que no está implementando. Es decir no encuentra la dirección del compilador. Para ello pulsamos sobre Browse… y lo llevamos hasta donde se ha instalado el compilador. Si la instalación se realizó por defecto hay que buscarlo en el directorio Raíz:\Archivos de programa\PICC\Ccsc.exe Si es correcto desaparece la equis roja que había en Toolsuite Contents. Ya podemos pulsar sobre Siguiente. En esta ventana hay que indicar el nombre del proyecto que se va a realizar y su ubicación. Y después Siguiente.
Si tenemos algunos archivos que queramos reutilizar de otros proyectos se pueden adjuntar en la siguiente ventana. De querer crear un proyecto completamente nuevo hay que pulsar sobre Siguiente.
Y ya se ha terminado de crear un proyecto pulsando sobre finalizar

Existen muchos manuales sobre el funcionamiento y configuración del MPLAB. Como esta no es la misión se queda aquí este manual.

CPU y Emisor GSM

En principio agradecer a Francisco www.winpic800.com la rápida solución a un problema con el programador.

Con el tiempo justo dejo caer los dos esquemas.

Esquema de la CPU. Se coloca un bus para la conexión de un teclado y otro para un módulo LCD.

El esquema del módulo GSM y el conector del bus

Lo más complicado es soldar el conector a la placa. Hay que tener mucho cuidado de no cortocircuitar las patas. Si queda alguna que no se va a usar tampoco pasa nada. Colocamos una protección plástica para que la masa del módulo no haga cortocircuito.

El módulo GSM soldado y terminado queda de esta manera. Como había problemas en el suministro de antenas se ha optado por soldar un cable.

Esta se ha quedado mejor:

GSM Fuente Alimentación

Muchas cosas que se van a presentar dentro del diseño los realizo condicionado al material que se dispone en el taller.

El tema de las fuentes de alimentación y cargadores se puede modificar a la conveniencia de cada uno. Es un tema que se puede localizar ampliamente por la red.
El esquema usado para la fuente es:

Se observa la rectificación y filtros, la estabilización para la carga de la batería y el estabilizador para el Pic.
Se ha dotado de una salida para una fuente independiente del módulo GSM. Esto es para que se pueda conectar al bus cualquier módulo GSM o como en un principio, un teléfono móvil. Por medio de una R limitamos la carga de la batería. Los diodos provocan diferentes tensiones lo que facilita la carga. Después del rectificado se ha colocado un diodo que impide el retorno de la tensión de la batería. De ahí cogemos la tensión para saber cuando se ha cortado la alimentación.

La Temperatura que van a tener que disipar los estabilizadores es muy pequeña por lo que se atornillan a la placa. La marranada blanca que se ve en ellos no es otra cosa que silicona térmica. Esto se deja para ver el detalle. Una vez sacada la foto se retira el sobrante.
El filtro a la salida de los optos que se propone es para suplir los posibles rebotes e interferencias que puedan llegar. Aunque en este diseño los optos están de más al coger la alimentación del mismo módulo, se montaron con la idea de recoger señales de una máquina industrial. Esta, al desconectar o conectar un contactor envía un SMS del cambio de estado. El filtro rectifica la tensión pulsante. Esto se entenderá en subir el esquema de las entradas. Se monta en SMD menos los electrolíticos.

Control por GSM

Toda la infrmación se irá presentando en el foro de http://www.forosdeelectronica.com/

http://www.forosdeelectronica.com/about23515.html

Lo primero es la presentación del circuito ya montado y después el motivo del mismo. Una vez presentado se procederá a explicar todo el circuito.
El proyecto consiste, en un principio, en la activación y desactivación de unas entradas. Al hacer un cambio de nivel alto a bajo se enviará un SMS indicando la entrada activada y pasado un tiempo realiza una llamada para que confirme la recepción de sms. De no contestar o estar apagado procederá a realizar la misma operación con otro número de teléfono. De pasar lo mismo comenzará a llamar ininterrumpidamente hasta uno de los dos teléfonos conteste.

Lo primero consiste en las herramientas que se han usado:

El corazón es un PIC 16F877 a 20 Mhz. El motivo principal de usar esta velocidad es por el bus que se creó. En un principio se destinó a la comunicación F-Bus a 115220 baudios. En versiones posteriores se sustituirá por un 4mhz y una velocidad de comunicación más lenta. La fuente va incorporada asi como la carga de una batería de plomo de 12V 7A que usaremos para suplir un posible corte de corriente.

Dispone de:

6 entradas optoacopladas con entrada a 12V. 4 salidas a relé (en estos momentos un diodo va que se mata). 1 bus para conectar un LCD. 1 bus para conectar un teclado. 5 indicadores Led de estado de operación. 1 bus para conectar con módulo GSM. 1 bus para programar el micro en caliente

El módulo GSM usado es un Telit GM862-QUAD. Se realizará un diseño con un módulo GSM Siemens MC55. Se ha usado el Telit ya que viene todo integrado. El único problema que presentan, como todos, es la soldadura del conector al C. Impreso. La antena (más casera no puede ser) es un tozo de cable soldado directamente a la salida del módulo. Lleva una fuente independiente ya que observamos un problema al conectar el Pic a 4V. El programador usado no funcionaba correctamente.

El programador el el winPic 800. El cual nos permite programar en caliente. No entramos en detalles ya que hay suficiente información en http://www.winpic800.com/

Incendios

Últimamente me he encontrado con algunos incendios en las carreteras. Vehículos que arden!! Al desmontar algunas instalaciones de automóviles o camiones observo cables recalentados. Se encuentran pegados a otros debido al exceso de intensidad.

¿Es normal? La contestación es sencilla: ! pues claro!

Cuando se funde un fusible por alguna avería o consumo se suele cambiar por otro. Al fundir nuevamente colocamos uno mayor " a ver que pasa".
En algunos casos (pocos) queda bien sin más. En otros termina con un incendio.
Por un conductor pasa una intensidad y esta está limitada por la sección y la longitud. Hay que tener en cuenta esto ya que ocurre lo mismo en viviendas.

También te puedes encontrar la instalación de la radio o emisora con un cable carísimo pero falto de sección. Los instaladores deberían tener responsabilidades.
