21 mayo, 2008

CPU y Emisor GSM


En principio agradecer a Francisco http://www.winpic800.com/ la rápida solución a un problema con el programador.
Con el tiempo justo dejo caer los dos esquemas.
Esquema de la CPU. Se coloca un bus para la conexión de un teclado y otro para un módulo LCD.

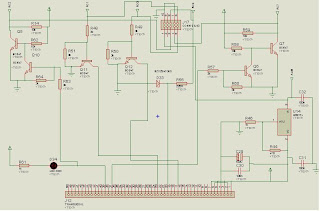

El esquema del módulo GSM y el conector del bus
Lo más complicado es soldar el conector a la placa. Hay que tener mucho cuidado de no cortocircuitar las patas. Si queda alguna que no se va a usar tampoco pasa nada. Colocamos una protección plástica para que la masa del módulo no haga cortocircuito.
El módulo GSM soldado y terminado queda de esta manera. Como había problemas en el suministro de antenas se ha optado por soldar un cable.
Esta se ha quedado mejor:
para arrancar el módulo telit pincha este enlace

08 mayo, 2008

GSM Fuente Alimentación



Muchas cosas que se van a presentar dentro del diseño los realizo condicionado al material que se dispone en el taller.

El tema de las fuentes de alimentación y cargadores se puede modificar a la conveniencia de cada uno. Es un tema que se puede localizar ampliamente por la red.
El esquema usado para la fuente es:
Se observa la rectificación y filtros, la estabilización para la carga de la batería y el estabilizador para el Pic.
Se ha dotado de una salida para una fuente independiente del módulo GSM. Esto es para que se pueda conectar al bus cualquier módulo GSM o como en un principio, un teléfono móvil. Por medio de una R limitamos la carga de la batería. Los diodos provocan diferentes tensiones lo que facilita la carga. Después del rectificado se ha colocado un diodo que impide el retorno de la tensión de la batería. De ahí cogemos la tensión para saber cuando se ha cortado la alimentación.


La Temperatura que van a tener que disipar los estabilizadores es muy pequeña por lo que se atornillan a la placa. La marranada blanca que se ve en ellos no es otra cosa que silicona térmica. Esto se deja para ver el detalle. Una vez sacada la foto se retira el sobrante.
El filtro a la salida de los optos que se propone es para suplir los posibles rebotes e interferencias que puedan llegar. Aunque en este diseño los optos están de más al coger la alimentación del mismo módulo, se montaron con la idea de recoger señales de una máquina industrial. Esta, al desconectar o conectar un contactor envía un SMS del cambio de estado. El filtro rectifica la tensión pulsante. Esto se entenderá en subir el esquema de las entradas. Se monta en SMD menos los electrolíticos.
